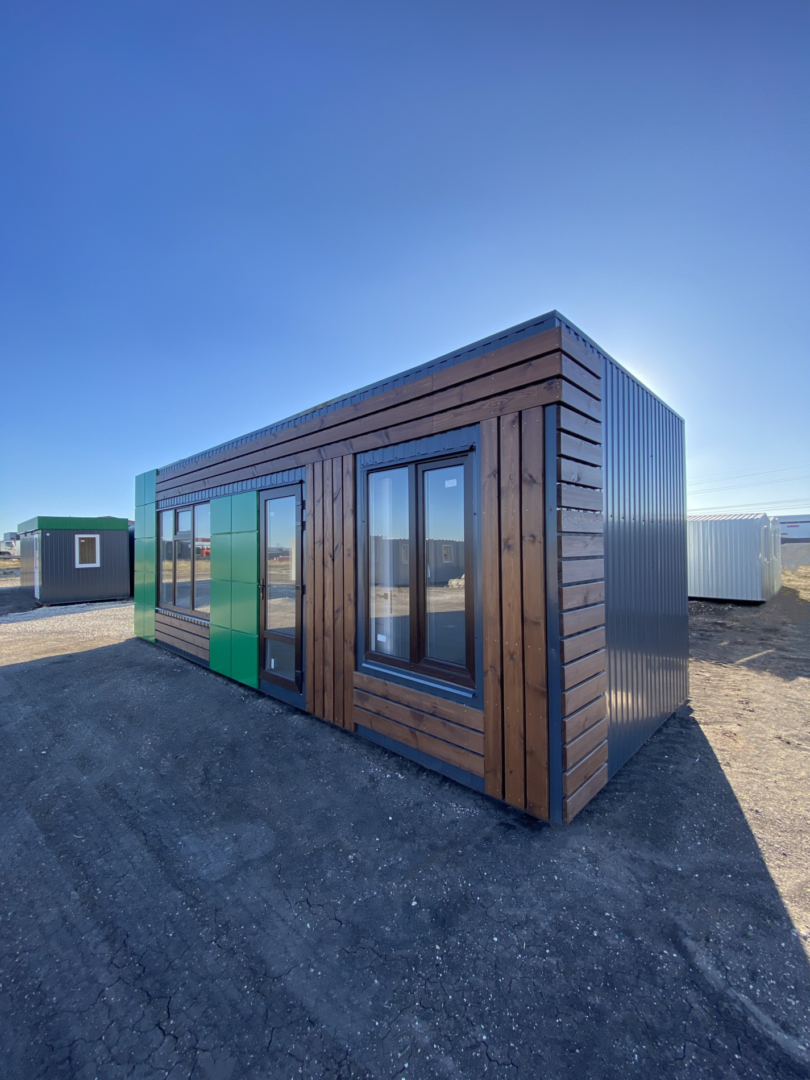

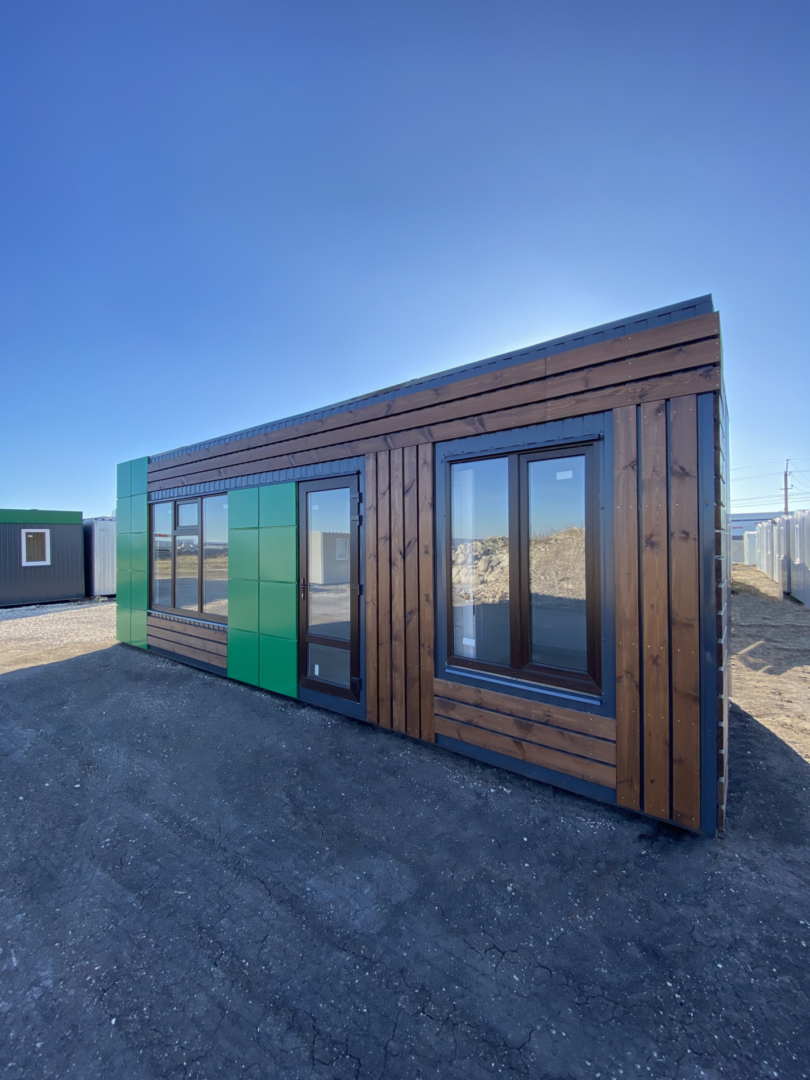

Торговый павильон 8000х3000х2900 мм

Торговый павильон из современных материалов с алюминиевыми композитными панелями.

Каркас:

Комбинированный: металлический из профильной трубы сваренные между собой полуавтоматической сваркой образующий объемную конструкцию и прочностные характеристики, окрашен грунт эмалью,вспомогательный каркас, деревянный брус.

Профильная труба: 80х40х2,0 мм, 50х50х2,0 мм, грунтован, в цвет RAL (серый).

Деревянный брус/ доска: 50х50 мм, 150/100х25 мм, (без обработки).

Кровля:

Односкатная.

Внешняя обшивка:

Профилированная сталь ПК-20 с полимерным покрытием Ral 7024 (серый), толщиной 0,45 мм.

Гидро-ветро-изоляция: ONDUTISS D

Теплоизоляция: Рулонная минеральная вата п11 – 100 мм ISOVER

Пароизоляция: ONDUTISS B

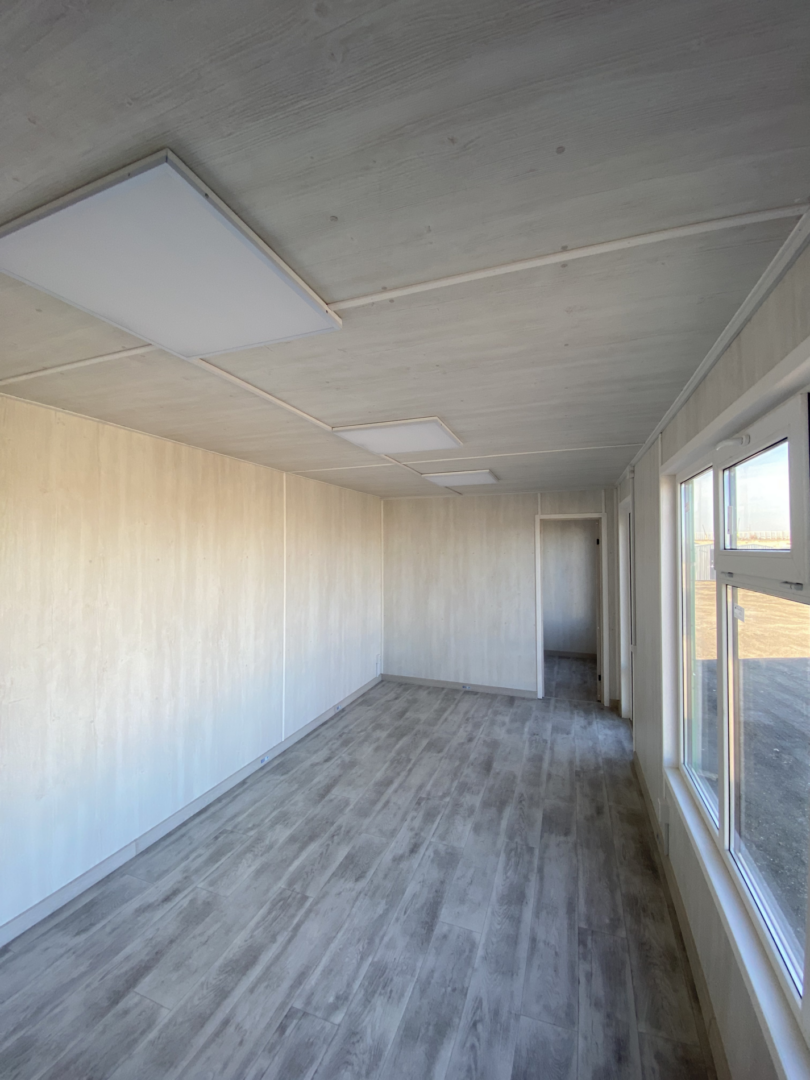

Чистовая отделка потолка: Ламинированный ДСП белого цвета – «Сосна Каньон \ Рандерс».

Дополнительно:

Декоративная шапка по периметру кровли – в одно плоскости со стенами,декор фасада – «см. раздел «декор фасада»,обрамление стыков листов лдсп деревянными доборными элементами с покраской (в тон лдсп).

Пол:

Металлическое основание из профильной трубы 80х40х2,0 мм, перемычки с шагом 750 мм, черновой пол доска 150/100х25 мм.

Подшивка пола: Металлическая сетка.

Гидро-ветро-изоляция: ONDUTISS D

Теплоизоляция: Пеноплекс 30 мм.

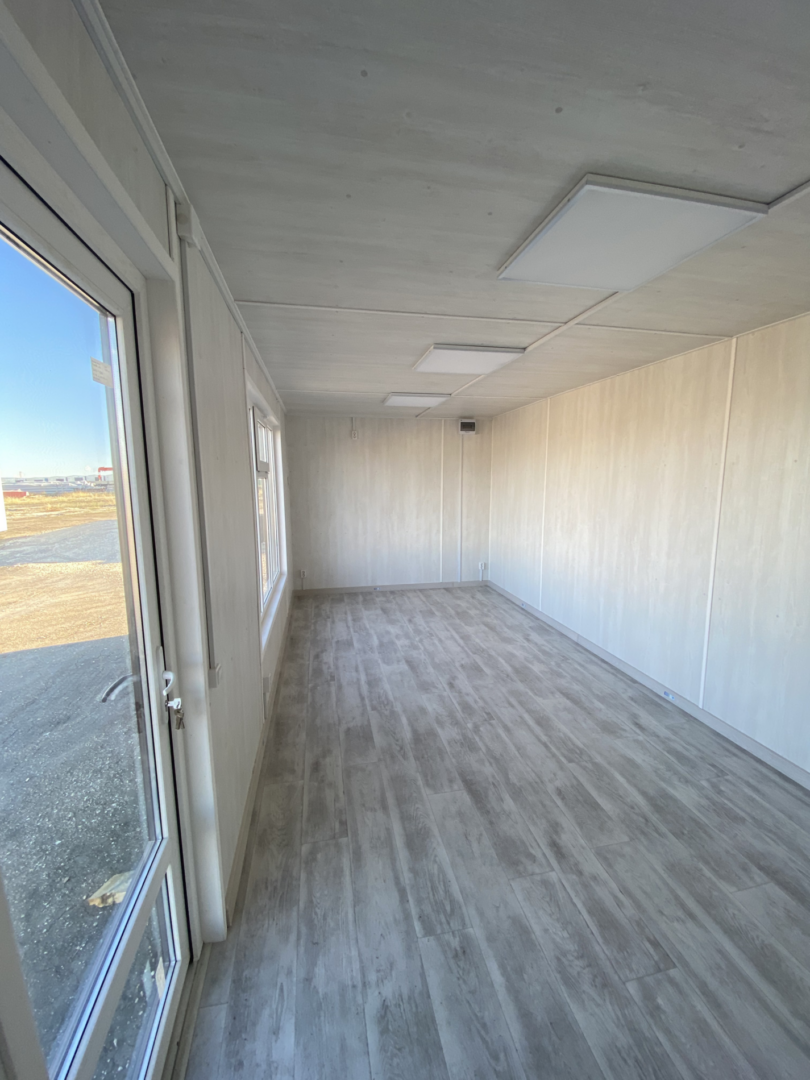

Настил пола: ОСБ 15 мм, линолеум (пвх-«серый ламинат»).

Стены:

Наружная обшивка:

Профилированная сталь ПС-8 с полимерным покрытием, цвет – графит глянец, рал – 7024, толщиной 0,4 мм + декор фасада — «см. раздел «декор фасада».

Гидро-ветро-изоляция: ONDUTISS D

Теплоизоляция: Плитная минеральная вата п11 – 100 мм ISOVER.

Пароизоляция: ONDUTISS B

Внутренняя отделка: Ламинированный ДСП белого цвета – «Сосна Каньон \ Рандерс»..

Дополнительно: Обрамление стыков листов лдсп деревянными доборными элементами с покраской (в тон лдсп).

Двери:

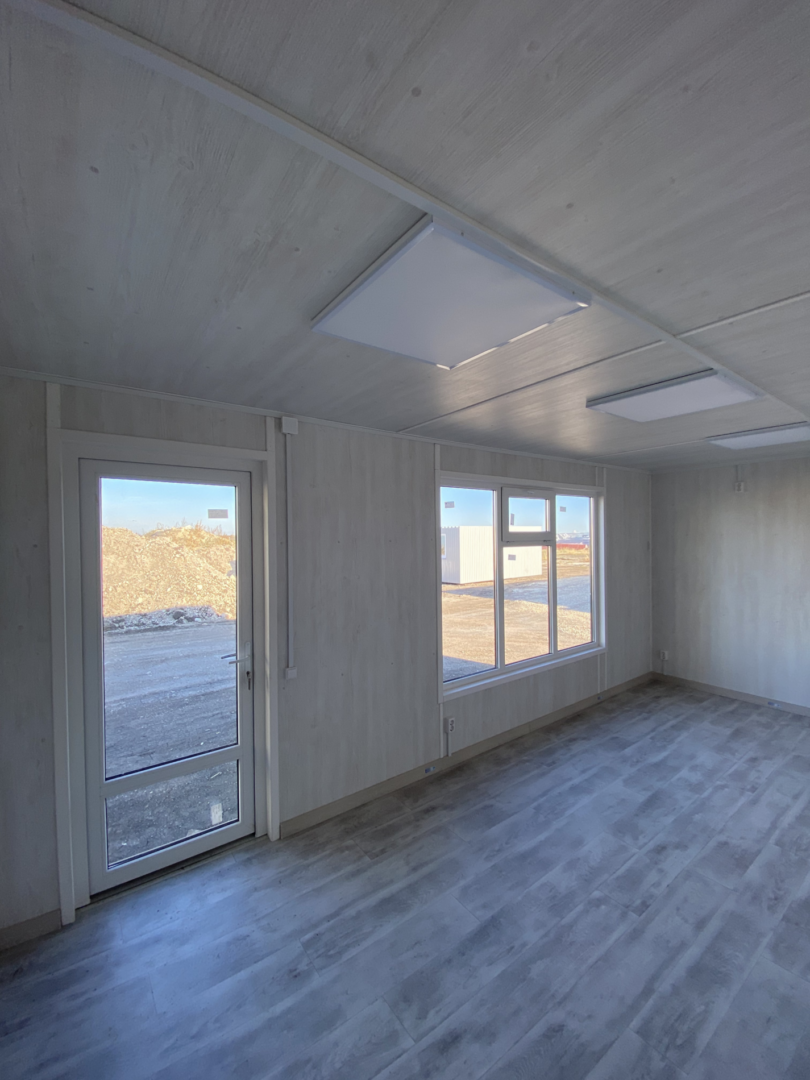

Входная: Металлопластиковая 900х2100 мм (с односторонней ламинацией: уличная сторона – темное дерево, внутренняя — белая) с замком и нажимной ручкой – 1 шт.

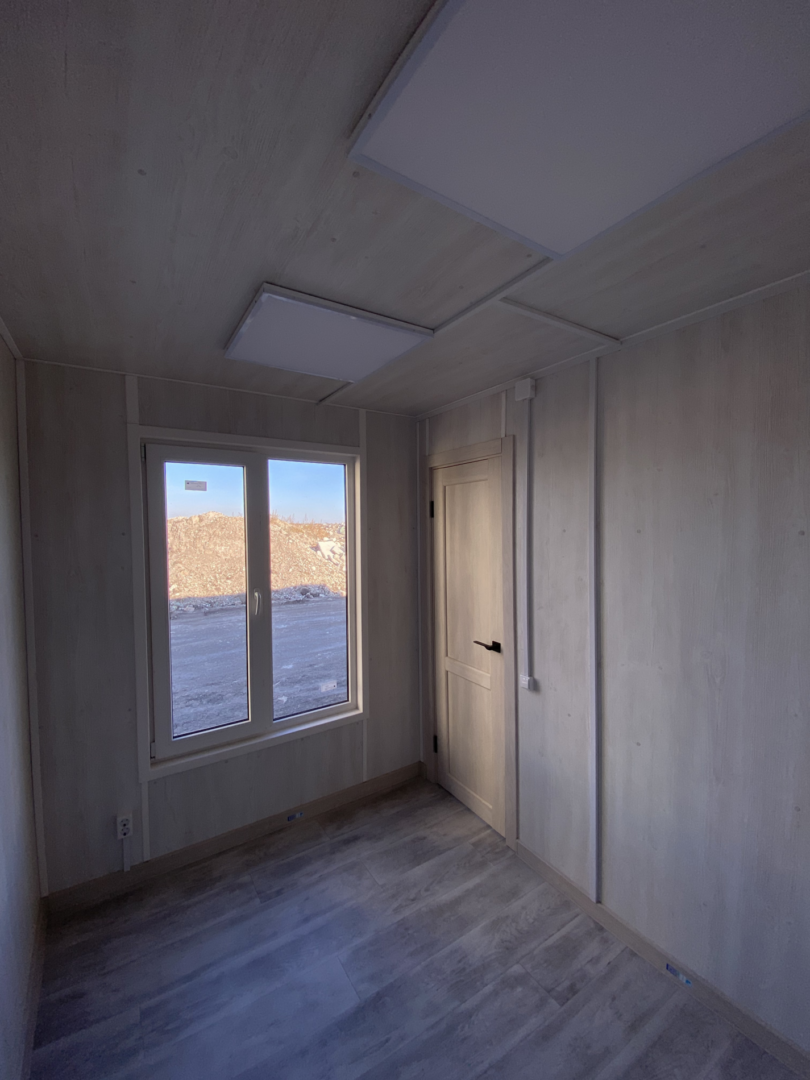

Межкомнатная: Экошпон 600х2000 мм (белая) с фурнитурой — 1 шт.

Дополнительно: Внутреннее обрамление дверей деревянными доборными элементами с покраской (в тон лдсп).

Остекление:

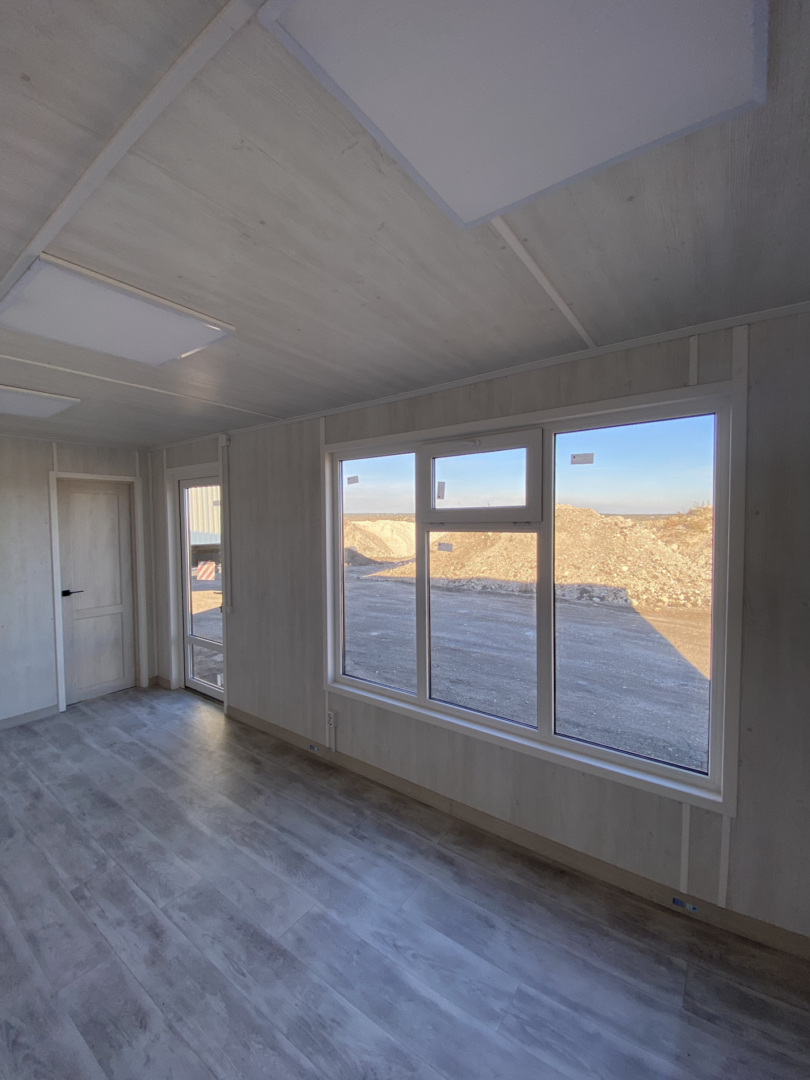

Металлопластиковое: 2200х1600 мм (с односторонней ламинацией: уличная сторона – темное дерево,внутренняя — белая), вертикально разделено на 3 секции, центральная секция имеет форточку (откидная секция), высота форточки – 500 мм — 1 шт., 1150х1600 мм (с односторонней ламинацией: уличная сторона – темное дерево,внутренняя — белая), вертикально разделено на 2 секции, одна из секций поворотно-наклонная — 1 шт., подоконники отсутствуют.

Дополнительно: Внутреннее обрамление окон деревянными доборными элементами с покраской (в тон лдсп).

Декор фасада:

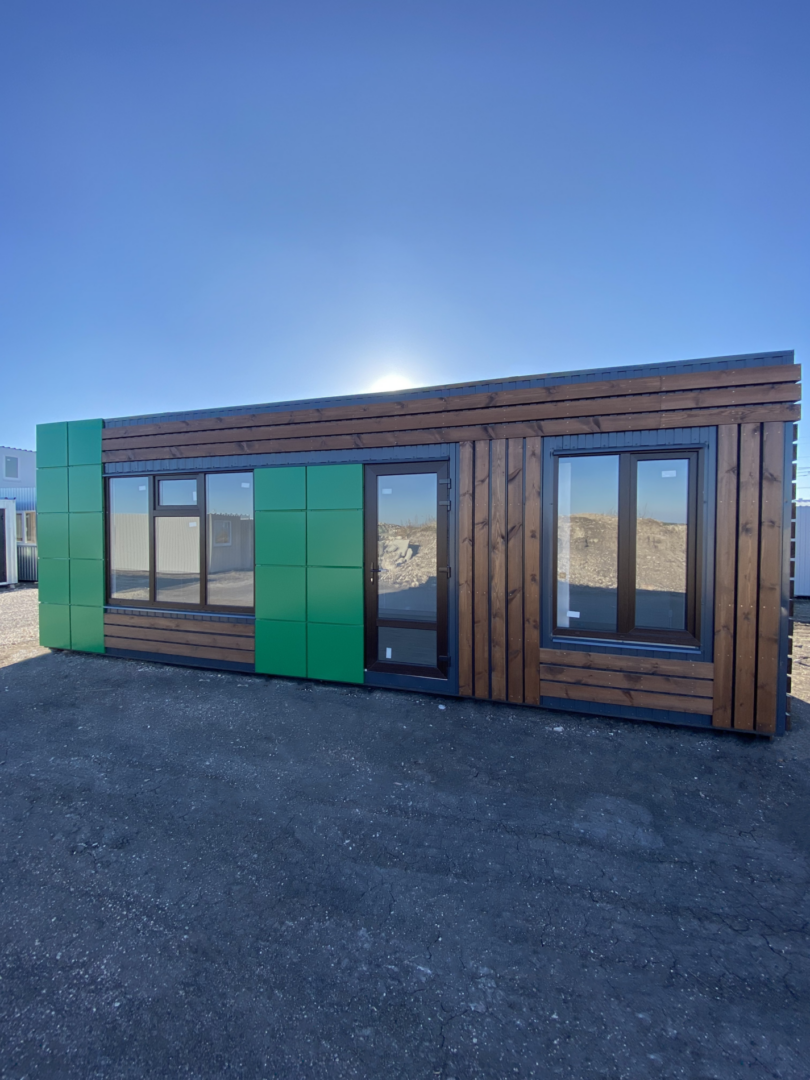

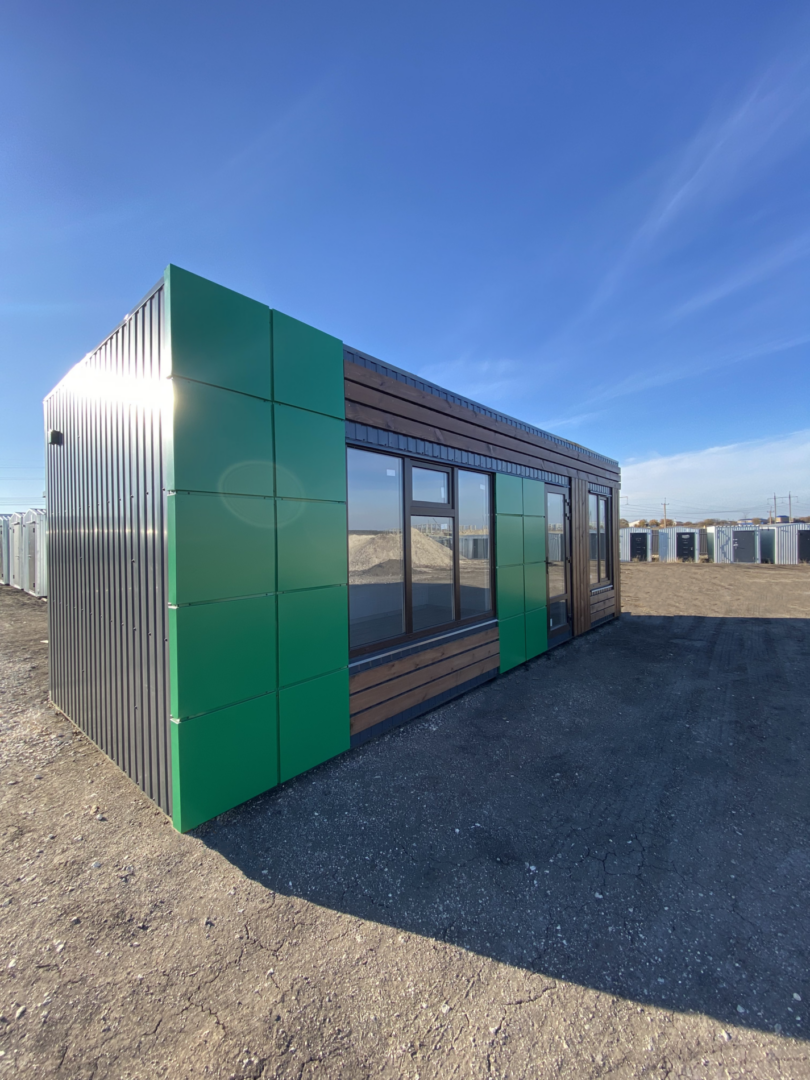

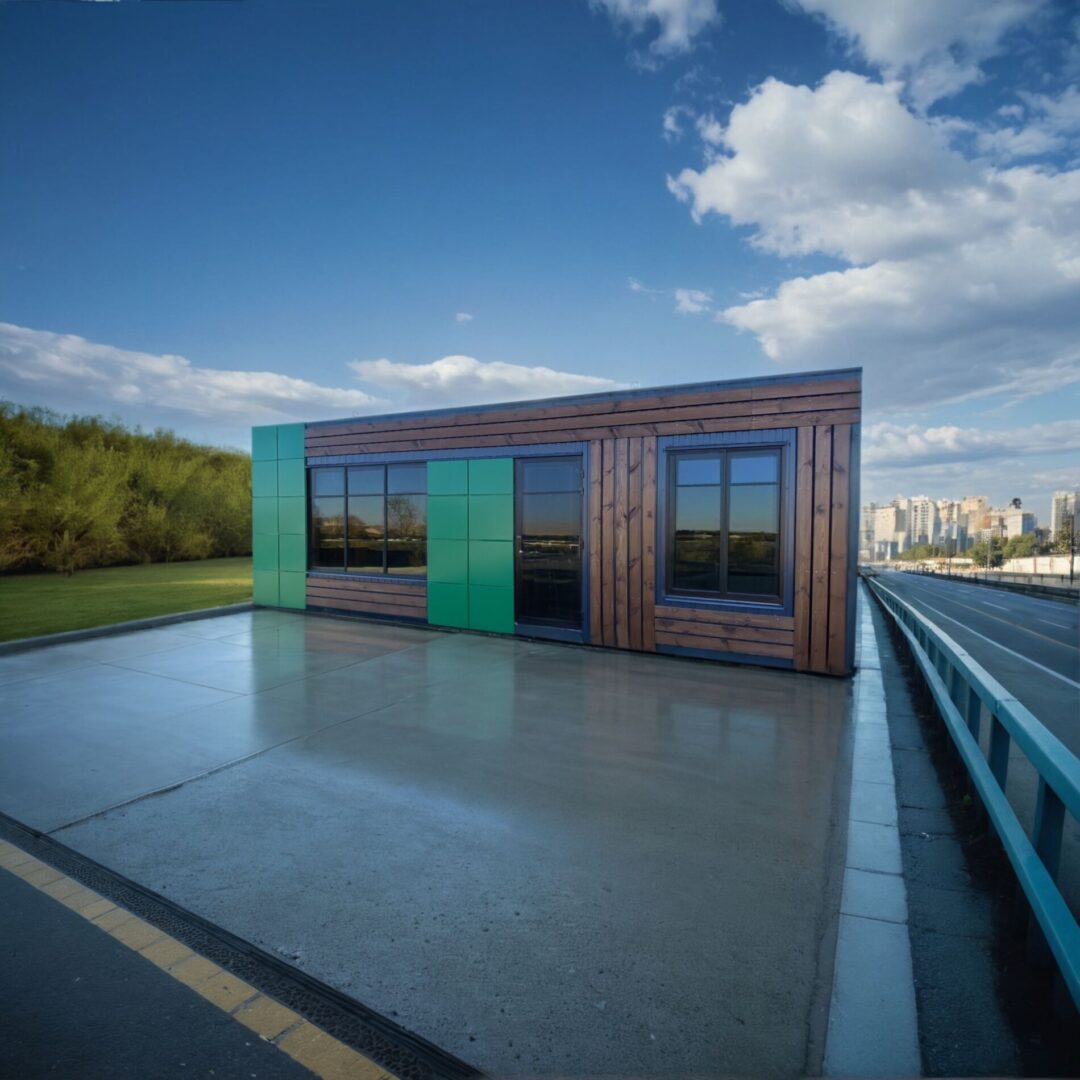

Декор фасада согласно визуализации (алюминиевые композитные панели , цвет – зеленый, «АКП» на визуализации, планкен или имитация бруса с покраской, «П\ИБ» на визуализации, цвет — коричневый). Верхние границы окон и входной двери расположены на одной линии.

Инженерные системы здания:

Электроснабжение:

Кабель ВВГ нг — 2х1.5мм2 — на освещение (в кабель-канале), ВВГнг- 3х2.5мм2 — на розеточную сеть (в кабель-канале).

Освещение: Световые панели матовые 600х600 мм.

Розетки: двойные (накладные) высота установки – 250 мм.

Выключатели: (накладные).

Автоматы защиты на освещение и на розетки — 16А, 10А.

Дополнительно: Проводка проложена открыто в кабель-канале, высота установки розеток – 250 мм (кроме розетки для сплит-системы), проводка на освещение – скрыта.

Вентиляция:

Естественная, через открывающиеся окна и двери.

Дополнительно:

Закладные: Для установки сплит системы + розетка.
